Hướng dẫn lắp ráp Sào F25 đôi Vininox

Để dễ hình dung và việc lắp ráp sản phẩm Sào hộp F25 đôi diễn ra dễ dàng và nhanh chóng, VININOX liệt kê và đánh dấu các chi tiết phụ kiện của sản phẩm như bên dưới.

1. Danh sách phụ kiện

A - Cặp đế nhựa (Chân sào) -  2 chiếc
B - Thanh cố định ngang chân đế (Thanh có 2 đầu chốt định vị) - 2 chiếc
C - Thanh đứng cố định phía trước (Có 1 đầu chốt định vị) - 2 chiếc
D - Thanh đứng cố định phía sau (Có 1 đầu chốt định vị) - 2 chiếc
E - Thanh cân bằng 2 thanh đứng cố định trước và sau (2 đầu chốt định vị)
F - Thanh phơi (Có khoen hoặc không khoen) - 2 chiếc
G - Đệm nhựa - 4 chiếc
H - Bịt nhựa - 4 chiếc
I - Chuồn vít - 12 chiếc

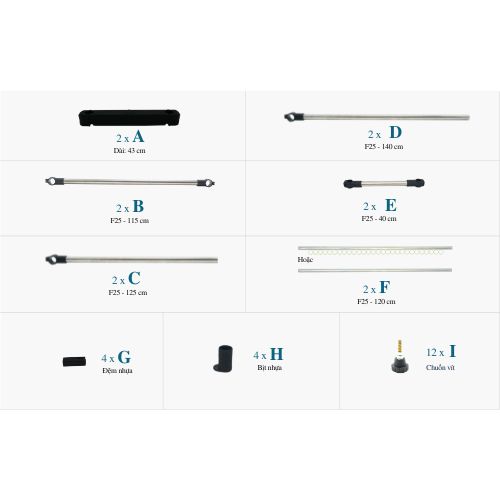

Phụ kiện Sào phơi hộp F25 của Vininox

2. Hướng dẫn lắp ráp Sào hộp F25 đôi

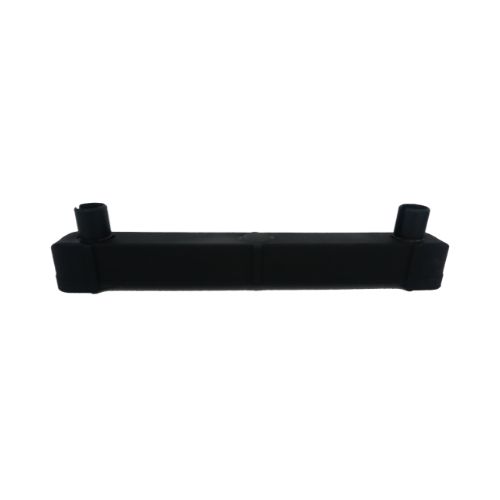

Bước 1: Lắp 4 đệm nhựa G vào 2 chân sào

Bước 1 lắp ráp sào phơi F25

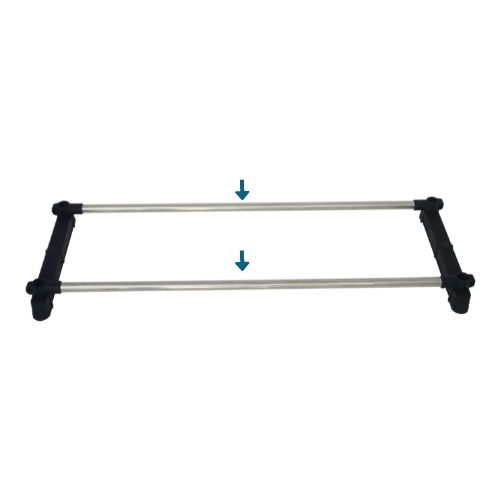

Bước 2: Giữa 2 khớp nối A và G, lắp 2 thanh cố định ngang chân đế vào theo hướng chốt định vị.

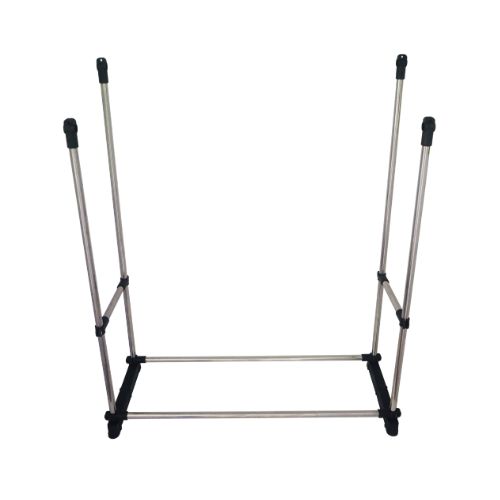

Bước 3: Lắp 4 thanh đứng cố định trước và sau vào 4 góc mà bước 2 đã tạo. Lưu ý, 2 thanh đứng cố định trước/sau được lắp đồng bộ theo hàng ngang. Tức là 2 thanh B nằm trước, 2 thanh C nằm phía sau.

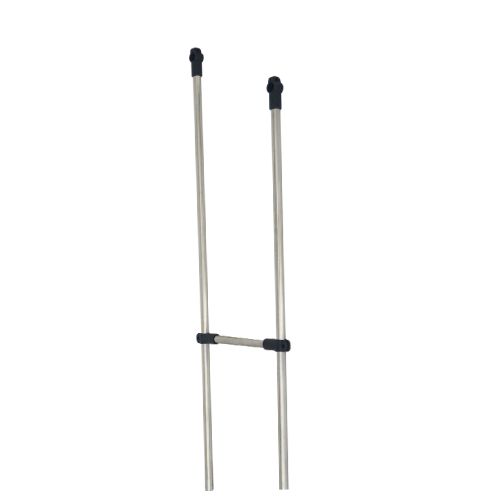

Bước 4: Cân bằng 2 thanh cố định trước/sau bằng thanh E.

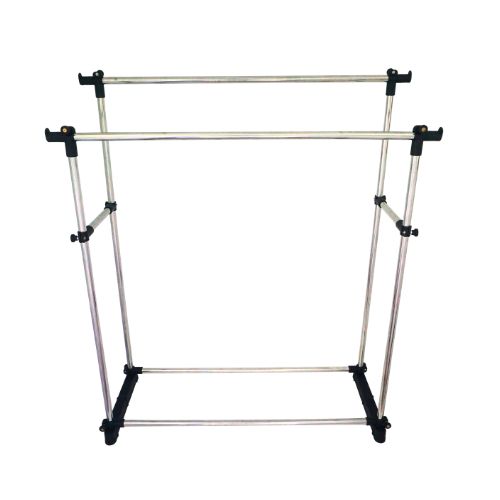

Bước 5: Lắp 2 thanh phơi F vào 4 chốt định vị của 4 thanh đứng, sau đó dùng bịt nhựa H bịt đầu 2 thanh phơi lại. Cuối cùng là bắt chuồn vít I vào tất cả các chốt nối các chi tiết sao cho chắc chắn nhất.

Sau khi lắp đặt các phụ kiện xong Bạn cần:

Kiểm tra lại các chốt nối một lần nữa, xem đã chắc chắn hay chưa, toàn bộ sào lắp ráp cứng cáp chưa để Bạn có thể sử dụng một cách hiệu quả và an toàn.

Tài liệu hướng dẫn lắp ráp đính kèm. Download tại đây
